SABBIATRICI
INDUSTRIALI
CON SISTEMA IN PRESSIONE
Il sistema in pressione viene
realizzato utilizzando prodotti della migliore qualità per garantire lunga
durata, resistenza ed efficacia di lavorazione.
L'efficacia di una
sabbiatrice industriale con funzionamento in pressione, risulta maggiore di 5/6
volte rispetto al rendimento di una sabbiatrice con funzionamento in aspirazione. Il serbatoio
in pressione è completo di setaccio vagliatore e valvola a tampone per
la chiusura durante il funzionamento.
La struttura metallica del ciclone è realizzata in robusta lamiera elettrosaldata, la sezione superiore è rivestita in gomma antiusura
“Linatex”
ed è inoltre possibile
tramite asta graduata e regolabile
selezionare la granulometria delle polveri esauste. Il ciclone “LP-50” è idoneo
ed indispensabile quando si utilizzano graniglie, abrasivi e/o microsfere di
vetro di qualsiasi granulomentria per garantire OMOGENEITA’ di pallinatura/sabbiatura.

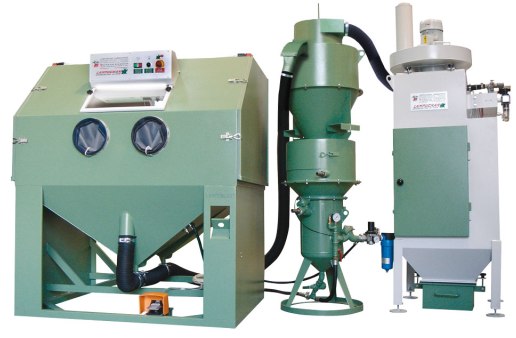

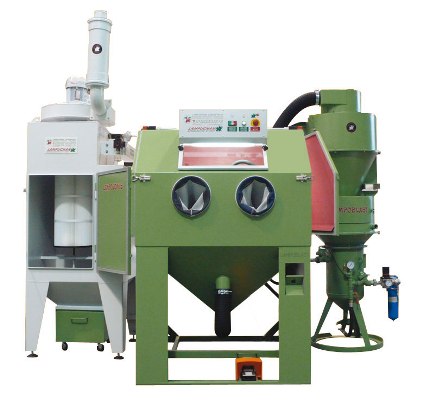

COMPOSIZONE DI UNA
SABBIATRICE INDUSTRIALE CON FUNZIONAMENTO IN PRESSIONE:
CABINA
DI SABBIATURA E PALLINATURA INDUSTRIALE
Le cabine utilizzate per l'applicazione
del sistema in pressione sono carpenterie standard con opportuni rinforzi e
protezioni. Le pareti interne della cabina
sono rivestite con gomma anti-abrasiva della migliore Qualità: "Linatex", per
ridurre il consumo di abrasivi e/o microsfere garantendo una protezione
dell’acciaio e longevità della cabina.
|
Modello |
|
Dimensioni utili mm. |
Tavola rotante Ø mm. |
Portata tavola Kg. |
alimentazione elettrica |
|
LC/2
TR |
Tavola rotante |
1100 x 850 x 750 H |
700 |
100 |
220 - 380 V
TRIFASE 50 Hz |
|
LC/3 TR |
Tavola rotante |
1500 x 1200 x 900 H |
950 |
150 |
220 - 380 V
TRIFASE 50 Hz |
|
LC/2
TE |
Tavola estraibile |
1100 x 1100 x 750 H |
950 |
400* |
220 - 380 V
TRIFASE 50 Hz |
|
LC/3 TE |
Tavola estraibile |
1500 x 1200 x 900 H |
950 |
400* |
220 - 380 V
TRIFASE 50 Hz |
*sui modelli
TE (tavola
estraibile) è possibile aumentare la portata di carico fino a Kg. 1000
nominali.
SABBIATRICE INDUSTRIALE CON CICLONE AD ASTA REGOLABILE
L’impianto in pressione
mod. LC/24 litri è estremamente potente e veloce. Infatti l’aria
contenuta nel serbatoio pressurizzato spinge l’abrasivo attraverso un
robusto tubo sino alla lancia di sabbiatura. L’ugello in carburo di
tungsteno di serie viene fornito con foro Ø 5 mm. (consumo d’aria di circa 1.200 lt/1’
a 6 atm), si possono comunque utilizzare vari
tipi di ugelli con fori di diametro superiore e relativi consumi d’aria
maggiori. Il ciclone mod. LP/50 AR è flangiato con opportune
guarnizioni e rinforzi sul serbatoio in pressione, svolgendo il compito di
selezionare le graniglie ed alimentare in maniera automatica il serbatoio.
Viene
provvisto di asta regolabile per una migliore selezione delle
polveri.
FILTRO A CARTUCCIA CON ELETTROVENTILATORE
L'armadio filtro fornito
insieme ad un impianto con funzionamento in pressione è estremamente robusto e
capiente. La cartuccia, con pulizia temporizzata in controccorrente,
permette il trattenimento di polveri fini e la raccolta tramite apposito
cassetto carrellato posto sotto la tramoggia del filtro. L'elettroventilatore
HP2 viene posizionato sul "tetto" del filtro e ha il compito di
tenere la cabina in depressione, richiamare il prodotto per permettere la
ricarica del serbatoio e convogliare all'interno del filtro le polveri di
lavorazione. L'elettroventilatore viene fornito di silenziatore con attacco
per eventuali collegamenti esterni all'ambiente di lavoro.
